Wagenbeleuchtungen WBL-Z-A-23-5GW & WBL-Z-A-23-5GW-2R
für Spur Z Gleichstrom analog für den Einbau in märklin mini club Wagen 8730 und 8731
WBL-Z-A-23-5GW
5 goldweisse LEDs für Innenbeleuchtung
ohne Zugschluss
Art.-Nr. 32 02 64
Auf Kundenwunsch auch mit warmweissen oder gelben LEDs lieferbar.
WBL-Z-A-23-5GW-2R
5 goldweisse LEDs für Innenbeleuchtung
mit
Zugschluss
Art.-Nr. 32 02 65
Auf Kundenwunsch auch mit warmweissen oder gelben LEDs lieferbar.

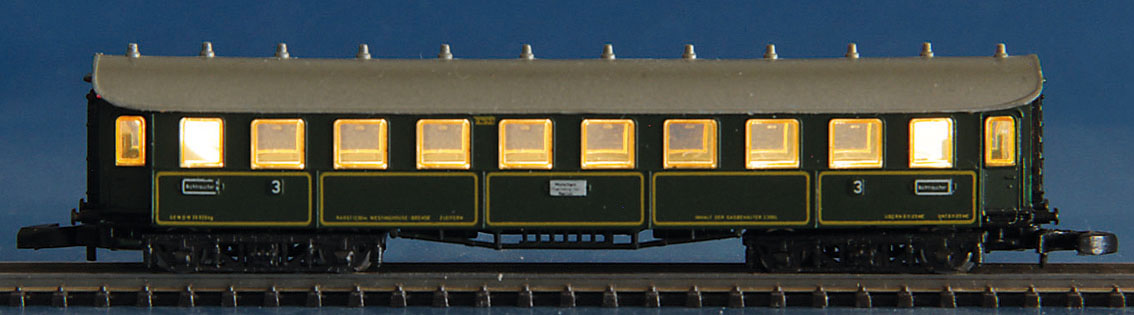

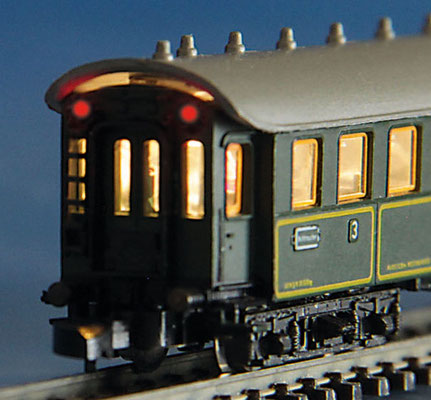

Vorteile der mobatron Wagenbeleuchtungen WBL-Z-A-23-5GW und WBL-Z-A-23-5GW-2R für
Gleichstrom Analogbetrieb
- Die LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.
- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 90...100 Sekunden mit voller Leuchtkraft
weiter (Nachleuchtdauer). Somit kann ein stillstehender Zug, z.B. vor einem Signal auf der Strecke oder im Bahnhof,
ohne Fahrspannung noch ca. 90...100 Sekunden ausgeleuchtet werden.
- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom
- 100% flackerfreier Betrieb.
- Die Lichtverteilung der Wagenbeleuchtung wird durch die weisse Lackierung erheblich verbessert.

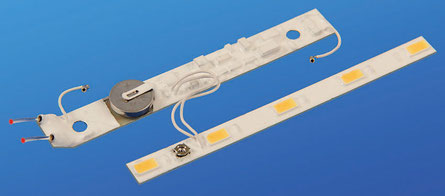

Lieferumfang Wagenbeleuchtung WBL-Z-A-23-5GW ohne Zugschluss
- Elektronikmodul
- LED-Modul mit 5 goldweissen LEDs für Innenbeleuchtung
- Lithium-Knopfzellenbatterie CR927, 3 Volt
- ausführliche Einbauanleitung

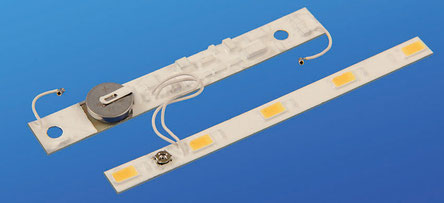

Lieferumfang Wagenbeleuchtung WBL-Z-A-23-5GW-2R mit Zugschluss
- Elektronikmodul
- LED-Modul mit 5 goldweissen LEDs für Innenbeleuchtung
- Lichtleiter für Zugschluss
- Lithium-Knopfzellenbatterie CR927, 3 Volt
- ausführliche Einbauanleitung
Technische Daten
- Speise-/Fahrspannung: min. 1.0 / max. 15 VDC
- Stromaufnahme:
max. 15 mA (abhängig von der Höhe der
Fahrspannung)
Abmessungen
- Elektronikmodul ohne Zugschluss: 113.0 (L) x 7.5 (B) x 5.3 mm (H) Höhe bei Knopfzellen- LED-Modul: 98.0 (L) x 7.2 (B) x 2.9 mm (H)
Zubehör
Knopfzellen-Batterien CR927 finden Sie auf der Seite Zubehör zu Wagenbeleuchtungen WBL-Z-...
Stromabnehmer STA-Z-AW-16 finden Sie auf der Seite Stromabnehmer für Spur Z
Einbau-Kurzbeschreibung
Die ausführliche Einbauanleitung steht als PDF-Datei als "download" ganz unten auf dieser Seite zur Verfügung.
Wagen zerlegen

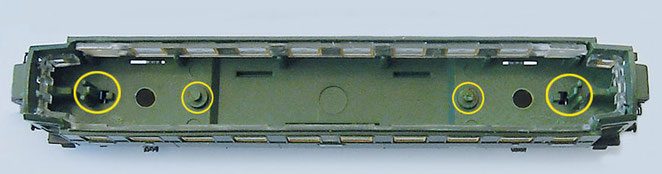

Gelb markierte Kunststoffteile im Wageninnern enfernen.
Nur beim Einbau der Wagenbeleuchtung mit Zugschluss:

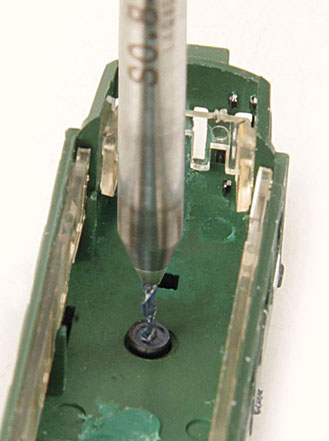

2 Löcher für die beiden Lichtleiter bohren.
Wenn am Wagen noch keine Stromabnehmer vorhanden sind, können die märklin Personenwagen 8730 und 8731 mit den mobatron Stromabnehmern STA-Z-AW-16 bestückt werden.
Diese Stromabnehmer haben durch die langen Kontaktlaschen einen sehr kleinen Reibungswiderstand und somit eine minimale Bremswirkung.
Pro Wagen werden 2 Stromabnehmer benötigt.
Die Stromabnehmer müssen bei Bedarf zusätzlich bestellt werden (siehe Stromabnehmer für Spur Z).

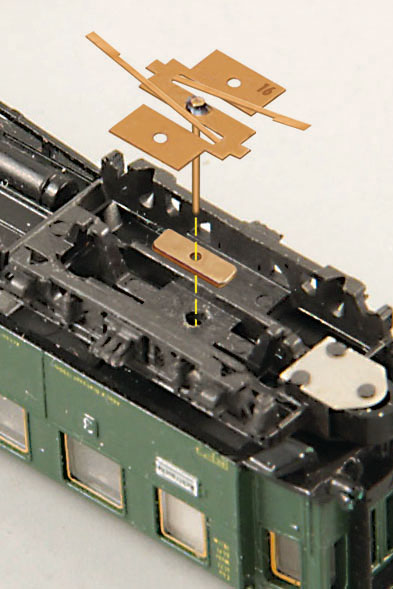

In die Haltezapfen der beiden Drehgestelle ein Loch bohren.
Stromabnehmer-Sift durch das Loch im Drehgestell-Haltezapfen schieben.
Stromabnehmer festkleben.

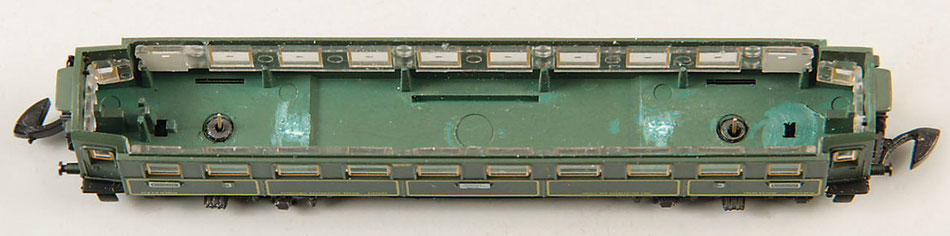

Die beiden Stromabnehmerstifte im Wagen-Innenraum.
Räder und Achsen gut reinigen und in die Drehgestelle einsetzen.
Die Achsen müssen so eigesetzt werden, dass die isolierte Radseite bei einem Drehgestell z.B. auf der linken Wagenseite und beim andern Drehgestell auf der rechten Wagenseite liegt – oder umgekehrt!

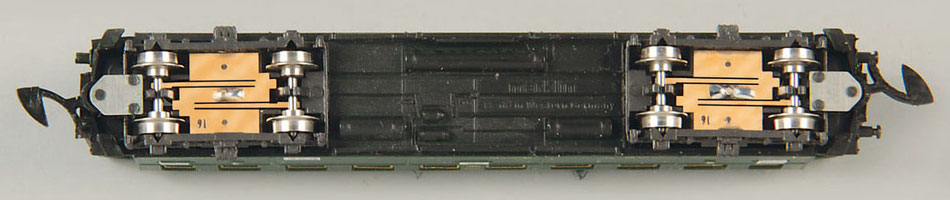

Wagen mit mobatron Stromabnehmer STA-Z-AW-16 bestückt.
Wagenbeleuchtung WBL-Z-A-23-5GW (ohne Zugschluss) in den Wagen einsetzen und festkleben.
Die Buchsen der beiden Anschlusslitzen werden auf die Stromabnehmerstifte aufgesteckt.

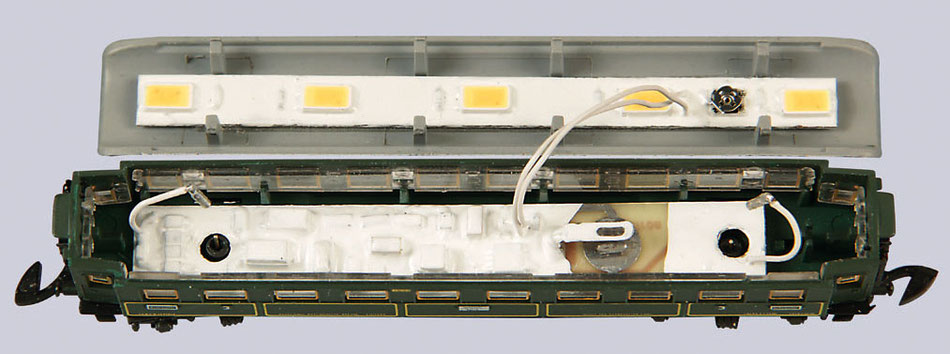

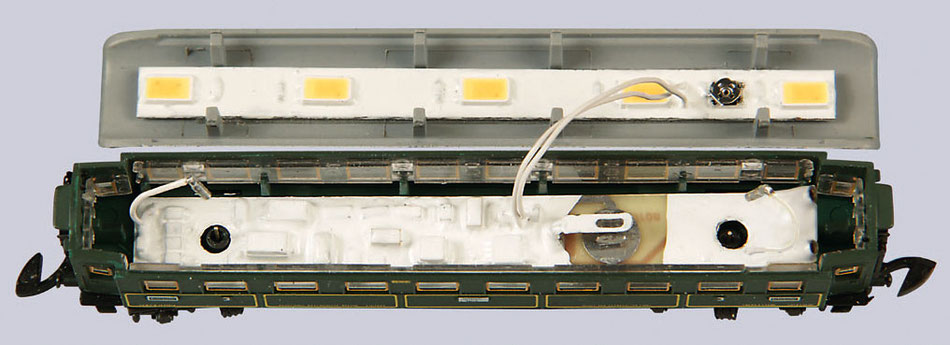

Wagenbeleuchtung WBL-Z-A-23-5GW-2R (mit Zugschluss) in den Wagen einsetzen und festkleben.
Die Buchsen der beiden Anschlusslitzen werden auf die Stromabnehmerstifte aufgesteckt.

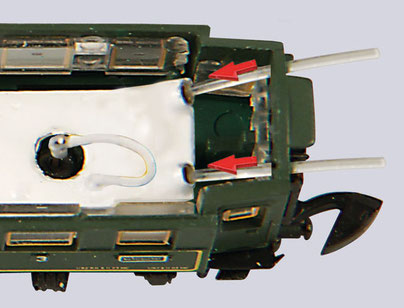

Bei der Wagenbeleuchtung WBL-Z-A-23-5GW-2R mit Zugschluss werden die
beiden Lichtleiter durch die Bohrungen im Wagengehäuse hindurch geschoben und in die Lichtleiter-Halterungen eingesteckt.
Die aus dem Wagen herausragenden Lichtleiter abschneiden.
Lithium-Knopfzellenbatterie einsetzen.
Wagendach aufsetzen.
