UniversalSound US-P-4/10-OK

für Wiedergabe, ohne Aufnahmefunktion

Der UniversalSound US-P-4/10-OK (ohne Aufnahmefunktion) eignet sich zur Wiedergabe von 2 gespeicherten Gleis­an­sa­gen oder sonstigen Geräu-

schen à je 20 Sekunden oder zur Wiedergabe von 4 gespeicherten Gleis­an­sa­gen oder sonstigen Geräuschen à je 10 Sekunden.

Die gewünschten Geräusche können Sie selber mit dem UniversalSound US-RP-4/10 (mitAufnahmefunktion) oder mit dem UniversalSound US-RP-2/20 (mit Aufnahmefunktion) auf den blauen Soundspeicher speichern und anschliessend in den UniversalSound US-P-4/10 (ohne Aufnahmefunktion)

einstecken.

Auf Kundenwunsch speichert mobatron auch Ihre speziellen Wunschge-

räusche. Fragen Sie uns.




Ein wesentlicher Vorteil ist die Steckbarkeit des blauen Sound-

speichers.

Sie können diesen bei Bedarf ausstecken und einen Soundspeicher mit andern Geräuschen einstecken.







Die Abspieldauer beträgt 4 x 10 Sekunden (4 Geräusche) oder 2 x 20 Sekunden (2 Geräusche).

Die Wiedergabe der gespeicherten Geräusche erfolgt durch kurzzeitiges Schliessen der externen Schaltkontakte (Impuls) oder Taster, wahlwei-

se "SECTOR 1, 2, 3 oder 4". Damit können z.B. ein- oder ausfahrende Züge im Bahnhof die dazu passenden Gleisansagen automatisch auslösen.



Die externen Schalt­kontakte oder Taster werden an den Klemmen "SEC1" bis "SEC4" angeschlossen.



Die Speichersektoren «SEC1...SEC4» können wahlweise mit oder ohne Fremdspannung angesteuert werden.

mobatron konfiguriert die Ansteuerung der Speichersektoren (mit oder ohne Fremdspannung) gemäss Kundenwunsch vor der Auslieferung des UniversalSound US-P-4/10-OK.








Schraubklemmen für den Anschluss externer Schaltkontakte oder Taster "SEC1" bis "SEC4"

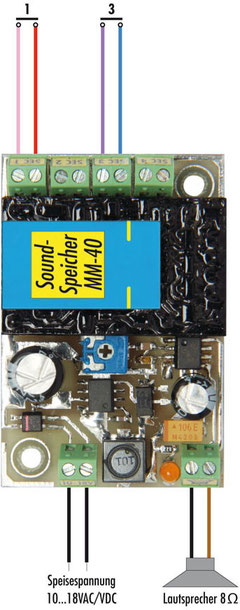

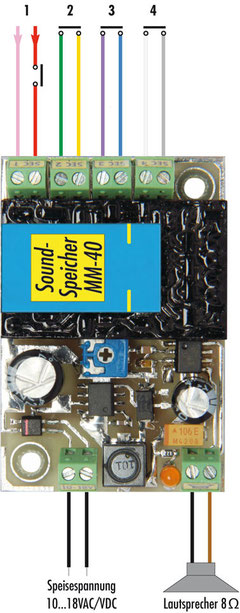

Anschlussbeispiele der externen Schaltkontakte

















2 Geräusche mit einer Abspieldauer von je 20 Sekunden


Ansteuerung der Speichersektoren «SEC1» und «SEC3» ohne Fremd-

spannung (potenzialfrei)

















2 Geräusche mit einer Abspieldauer von je 20 Sekunden

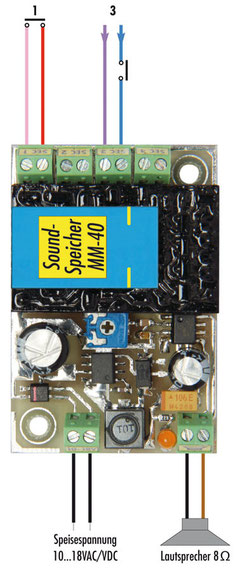

gemischte Ansteuerung


Ansteuerung des Speichersektors «SEC1» ohne Fremdspannung (potenzialfrei)



Ansteuerung des Speichersektors «SEC3» mit Fremdspannung

10...22VAC/DC



















4 Geräusche mit einer Abspieldauer von je 10 Sekunden


Ansteuerung der Speichersektoren «SEC1» bis «SEC4» ohne Fremd-

spannung (potenzialfrei)

















4 Geräusche mit einer Abspieldauer von je 10 Sekunden


Ansteuerung der Speichersektoren «SEC1» bis «SEC4» mit Fremd-

spannung 10...22VAC/DC



















4 Geräusche mit einer Abspieldauer von je 10 Sekunden



gemischte Ansteuerung


Ansteuerung der Speichersektoren «SEC1» und «SEC2» ohne Fremd-

spannung (potenzialfrei)



Ansteuerung der Speichersektoren «SEC3» und «SEC4» mit Fremd-

spannung 10...22VAC/DC



















4 Geräusche mit einer Abspieldauer von je 10 Sekunden



gemischte Ansteuerung


Ansteuerung des Speichersektors «SEC1» mit Fremdspannung (potenzialfrei)



Ansteuerung der Speichersektoren «SEC23» bis «SEC4» mit Fremd-

spannung 10...22VAC/DC





"UniversalSound US-P-4/10-OK"

mit Soundspeicher MM-40 ohne Geräusche                      Art.-Nr. 20 01 05

Technische Daten

- Speisespannung:    10...18 Volt, Gleich- oder Wechselstrom

- Stromaufnahme:    max. 250mA (abhängig von der Lautstärke und der

                                 Speisespannung)

- Abspielzeit:            4 x 10 oder 2 x 20 Sekunden

- Ausgangsleistung:   max. 1 Watt

- UniversalSound:     (L) 50.0 x (B) 33.5 x (H) 16.0 mm

                                 Höhe über Befestigungs-Distanzbolzen 19.0 mm

- Soundspeicher:      22.5 x 12.2 x 2.8 mm, Höhe beim Stecker 5.0 mm

- Lautsprecher:         Ø 50.0 x (H) 10.5 mm



Lieferumfang:

UniversalSound US-P-4/10-OK inkl. blauer Soundspeicher, ohne gespei-

  cherte Geräusche

- Lautsprecher ø50mm (ohne Gehäuse) mit 2 Litzen à 30 cm

- 2 Befestigungsschrauben und 2 Kunststoff-Unterlagsscheiben

- Bedienungsanleitung



Zubehör: Soundspeicher, Steuerkabel, Magnete, Lautsprecher und Resonanzgehäuse finden Sie auf der Seite Zubehör zu US-...



Für mehr Informationen steht die ausführliche Bedienungsanleitung

als PDF-Datei zum "herunterladen" zur Verfügung.

Bedienung_US-P-4-10-OK.pdf
Adobe Acrobat Dokument 526.8 KB
