UniversalSound US-P-4/10

für Wiedergabe, ohne Aufnahmefunktion

Der UniversalSound US-P-4/10 (ohne Aufnahmefunktion) eignet sich zur Wiedergabe von 4 gespeicherten Gleis­an­sa­gen oder sonstigen Original-

geräuschen.

Die gewünschten Geräusche können Sie selber mit dem UniversalSound

US-RP-4/10 (mit Aufnahmefunktion) auf den blauen Soundspeicher spei-

chern und diesen anschliessend in den UniversalSound US-P-4/10 (ohne Aufnahmefunktion) einstecken.

Auf Kundenwunsch speichert mobatron auch Ihre speziellen Wunschge-

räusche. Fragen Sie uns.


Die Abspieldauer der 4 Sektoren "SECTOR 1, 2, 3 und 4" beträgt je 10 Se-

kunden.

Die Wiedergabe der gespeicherten Geräusche erfolgt durch kurzzeitiges Drücken der gelben Tasten, wahlweise "SECTOR 1, 2, 3 oder 4", oder mit externen Schalt­kontakten (Impuls).

Die externen Schalt­kontakte 1, 2 ,3 und 4 können bei Bedarf an der Gerä-

terückseite, Anschluss-Stifte 3...10, angeschlossen werden. Damit können

z.B. ein- oder ausfahrende Züge im Bahnhof die dazu passenden Gleisan-

sagen automatisch auslösen.

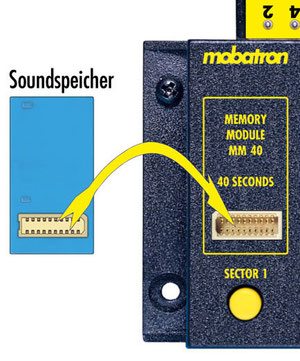

Ein wesentlicher Vorteil ist die Steckbarkeit des blauen Soundspeichers.

Sie können diesen bei Bedarf ausstecken und einen Soundspeicher mit andern Geräuschen einstecken.









"UniversalSound US-P-4/10"

mit Soundspeicher MM-40 ohne Geräusche                     Art.-Nr. 20 01 02

Technische Daten

- Speisespannung:    8...12 Volt, Gleich- oder Wechselstrom

- Stromaufnahme:    max. 250mA (abhängig von der Lautstärke und der

                                 Speisespannung)

- Abspielzeit:            4 x 10 Sekunden

- Ausgangsleistung:   max. 1 Watt

- UniversalSound:     (L) 68.0 x (B) 57.0 x (H) 26.5 mm

- Soundspeicher:      22.5 x 12.2 x 2.8 mm, Höhe beim Stecker 5.0 mm

- Lautsprecher:         Ø 50.0 x (H) 10.5 mm



Lieferumfang:

UniversalSound US-P-4/10 inkl. blauer Soundspeicher, ohne gespei-

  cherte Geräusche

- Lautsprecher ø50mm (ohne Gehäuse) mit 2 Litzen à 30cm Länge

- 2 schwarze Anschlusslitzen à 30 cm Länge

- 8 Steckkontakte für den Anschluss externer Schaltkontakte

- Schrumpfschlauch zum Isolieren der Steckkontakte

- Bedienungsanleitung



Zubehör: Soundspeicher, Steuerkabel, Magnete, Lautsprecher und Resonanzgehäuse finden Sie auf der Seite Zubehör zu US-...



Für mehr Informationen steht die ausführliche Bedienungsanleitung

als PDF-Datei zum "herunterladen" zur Verfügung.

Bedienung_US-P-4-10_D.pdf
Adobe Acrobat Dokument 459.4 KB
