PfeifSound PFE6-H0-24

...für Spur H0, Wechselstrom analog























PfeifSound PFE6-H0-24



Art.-Nr. 12 01 03

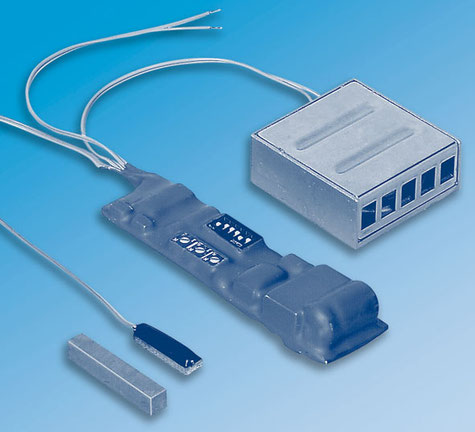

Der mobatron  PfeifSound PFE6-H0-24 für Wechselstrom analog, eignet sich für den Einbau in Spur H0-Loks oder Spur H0-Wagen.

Der Pfeifton wird mittels Magnet und Reedkontakt ausgelöst.

Der Magnet wird auf das Gleis geklebt, der Reedkontakt befindet sich an der Lokunterseite.

Wenn die Lok den Magnet überfährt, wird der Pfeifton ausgelöst.

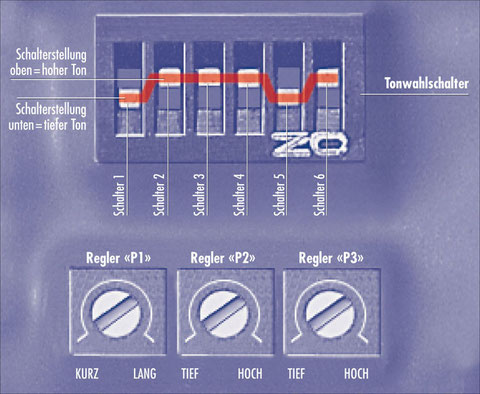

Durch Verstellen der 6 Schiebeschalter und der 3 Einstellregler, kann eine Vielzahl von Pfeiftönen eingestellt werden.

Der mobatron  PfeifSound erzeugt einen tiefen und einen hohen Ton.

Die Tonhöhe dieser beiden Tön kann mit den Reglern "P2" und "P3" verändert werden. Mit dem Regler "P1" wird die Länge des Pfeiftons eingestellt.

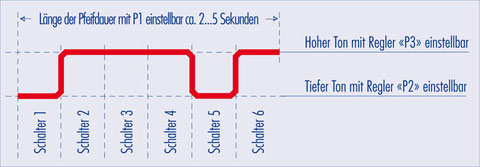

Mit den 6 Schiebeschaltern wird die Tonkurve (rot) gewählt.

Hörprobe des Pfeiftons gemäss obigem Bild. Der Verlauf des Pfeiftons entspricht den Stellungen der 6 Schiebeschalter.

Download
Soundbeispiel
PFE6_0III0I_H.mp3
MP3 Audio Datei 89.3 KB



Weitere Soundbeispiele...

Download
PFE6_0III0I_T.mp3
MP3 Audio Datei 67.1 KB
Download
PFE6_I00II0_T.mp3
MP3 Audio Datei 81.3 KB
Download
PFE6_I00II0_H.mp3
MP3 Audio Datei 83.6 KB
Download
PFE6_III00I_H.mp3
MP3 Audio Datei 70.3 KB

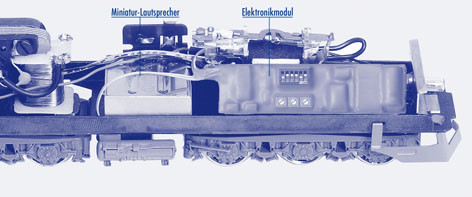

Der Einbau des PfeifSound PFE6-H0-24 in eine Spur HO-Lok ist sehr einfach...

...meistens steht genügend Platz zur Verfügung.

Auslösung des Pfeiftons beim PfeifSound PFE6-H0-24





Wenn die Lok bzw. der Reedkontakt den Magnet passiert, wird der Pfeifton ausgelöst.



Der Reedkontakt wird an der Lokunterseite aufgeklebt...



...der Magnet wird am Gleis befestigt.

Technische Daten PfeifSound PFE6-H0-24

- Minimale Speise-/Fahrspannung 3.8 Volt Wechselstrom

- Maximale Speise-/Fahrspannung 24 Volt Wechselstrom

- Maximale Stromaufnahme (PfeifSound nicht aktiv) max. 25 mA

- Maximale Stromaufnahme (PfeifSound aktiv) max. 70 mA

- Elektronikmodul                       54.5 x 14.3 x 11.5 mm (L x B x H)

- Lautsprecher                              25.0 x 25.0 x 9.5 mm (L x B x H)

- Reedkontakt                               13.0 x 3.5 x 3.0 mm (L x B x H)

- Magnet                                         10.0 x 5.0 x 2.0 mm



Lieferumfang PfeifSound  PFE6-H0-24

- Elektronikmodul, Miniatur-Lautsprecher, Reedkontakt, 1 Magnet

- Einbauanleitung



Zubehör: Magnete finden Sie auf der Seite Zubehör zu PFE6-...



Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen"  zur Verfügung:

Einbauanleitung zu PfeifSound PFE6-H0-24

Download
Einbau_PFE6-H0-24_D.pdf
Adobe Acrobat Dokument 326.8 KB

Preisliste zu PfeifSound PFE6-H0-24

Download
Preise_PFE6-...pdf
Adobe Acrobat Dokument 52.8 KB
