Wagenbeleuchtungen WBL-Z-K-6GB und WBL-Z-K-6GB-2R

für Spur Z Gleichstrom analog, für den Einbau in folgende mini club Wagen:

Personenwagen

8706 und 8707

Personenwagen mit Gepäckabteil

8708



WBL-Z-K-6GB   6 gelbe LEDs für Innenbeleuchtung

ohne Zugschluss                                                 Art.-Nr. 32 02 04





WBL-Z-K-6GB-2R  6 gelbe LEDs für Innenbeleuchtung

mit rotem Zugschluss                                          Art.-Nr. 32 02 05

Vorteile der mobatron  Wagenbeleuchtungen WBL-Z-K-6GB und WBL-Z-K-6GB-2R

- LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.

- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 100 Sekunden mit voller Leuchtkraft

  weiter (Nachleuchtdauer). Somit kann ein stillstehender Zug, z.B. vor einem Signal oder im Bahnhof,

  ohne Fahrspannung noch ca. 100 Sekunden ausgeleuchtet werden.

- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom und

  100% flackerfreier Betrieb.

- Mit oder ohne Zugschluss.

- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.

Stromabnahme



mobatron Stromabnehmer STA-Z-RW-14

passend zu Wagen 8706, 8707 und 8708



Der Stromabnehmer muss bei Bedarf zusätzlich bestellt werden.



...mehr Info



Lieferumfang Wagenbeleuchtung WBL-Z-K-6GB ohne Zugschluss

- Elektronikmodul

- LED-Modul für Innenbeleuchtung mit 6 gelben LEDs

- 2 Knopfzellen-Batterien AG3

- ausführliche Einbauanleitung



Lieferumfang Wagenbeleuchtung WBL-Z-K-6GB-2R mit Zugschluss

- Elektronikmodul

- LED-Modul für Innenbeleuchtung mit 6 gelben LEDs und 2 Lichtleiter für roten Zugschluss

- 2 Knopfzellen-Batterien AG3

- ausführliche Einbauanleitung



Technische Daten

- Minimale Speise-/Fahrspannung           1.0 Volt Gleichstrom

- Maximale Speise-/Fahrspannung          15 Volt Gleichstrom

- Maximale Stromaufnahme                      max. 15 mA



Zubehör

Knopfzellen-Batterien AG3 und Stromabnehmer STA-Z-RW-14 finden Sie auf der Seite

Zubehör zu Wagenbeleuchtungen WBL-Z-...

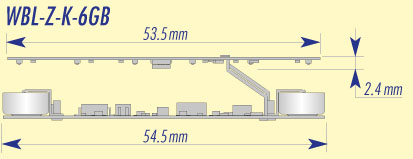

Abmessungen

- Elektronikmodul:                                         54.5 (L) x 9.1 (B) x 5.5 mm (H) Höhe bei Knopfzellen

- LED-Modul:                                                    53.5 (L) x 6.7 (B) x 2.5 mm (H)



Einbau-Kurzbeschreibung



Wagen zerlegen



Alle gelb markierten Kunststoffzapfen am Wagenboden wegschneiden, um Platz für das Elektronik-Modul zu schaffen.







2 Löcher für den Zugschluss bohren.

(nur bei Wagenbeleuchtung WBL-Z-K-6GB-2R)





Stromabnehmer STA-Z-RW-14 in den Wagenboden einsetzen



Dere Stromabnehmer muss bei Bedarf zusätzlich bestellt werden

(siehe Zubehör zu Wagenbeleuchtungen).



Die beiden Haltestege zwischen der linken und der rechten Hälfte des Stromabnehmers  entfernen.

Die Haltestege dienen nur der einfacheren Montage des Stromabnehmers.











Dieses Bild zeigt die vier Stromabnehmerlaschen an der Wagenunterseite.











Räder wieder einsetzten.

Die Stromabnehmerlaschen liegen an den Radnaben an.



Isolationsfolie auf den Stromabnehmer legen

Elektronikmodul in den Wagenboden einsetzen und festkleben. Dazu werden die beiden Anschlusslaschen des Stromabnehmers durch die beiden Anschluss-Röhrchen des Elektronik-Moduls hindurchgeführt.

Anschlusslaschen des Stromabnehmers abbiegen und Stiftnägel in die Anschluss-Röhrchen drücken.

LED-Modul in das Wagendach einsetzen und festkleben.

Nur beim Typ WBL-Z-K-6GB-2R mit Zugschluss:

Die beiden Lichtleiter werden durch die Öffnungen im Wagengehäuse hindurch geschoben.







 Die herausragenden Lichtleiter abschneiden.



Wagendach aufsetzen.

Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen"  zur Verfügung:

Einbauanleitung zu mobatron Wagenbeleuchtungen WBL-Z-K-6GB und WBL-Z-K-6GB-2R

Download
WBL-Z-K-6GB....pdf
Adobe Acrobat Dokument 1.6 MB

Preisliste zu Wagenbeleuchtungen WBL-Z-K-6GB und WBL-Z-K-6GB-2R

Download
Preise_WBL-Z-K-6GB....pdf
Adobe Acrobat Dokument 77.5 KB
