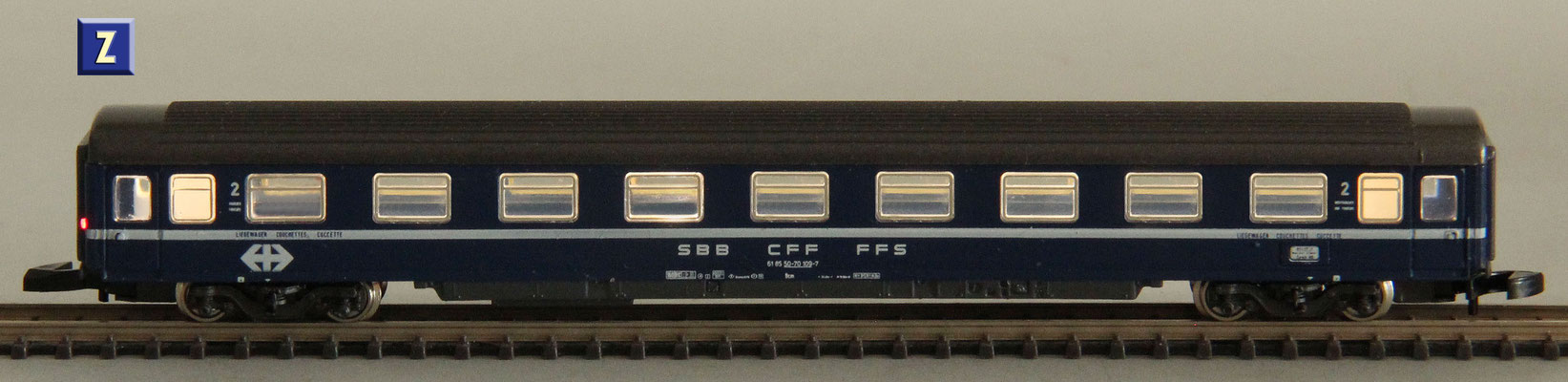

Wagenbeleuchtungen WBL-Z-D-10-6WW & WBL-Z-D-10-6WW-2R
für Spur Z Digitalbetrieb, für den Einbau in folgende märklin mini club Wagen:
8702, 10, 11,12, 13, 16, 17, 20, 21, 22, 23, 24, 25, 26, 27, 28, 34, 35, 36, 37, 38, 40, 41, 42, 43, 44, 45, 46, 47, 57, 58, 59,
291, 292, 295, 297, 87471, 661 und weitere baugleiche Wagen
WBL-Z-D-10-6WW
warmweisse LEDs für Innenbeleuchtung ohne Zugschluss
Art.-Nr. 32 01 80
Auf Kundenwunsch auch mit kaltweissen oder gelben LEDs lieferbar.
WBL-Z-D-10-6WW-2R
warmweiss LEDs für Innenbeleuchtung mit Zugschluss
Art.-Nr. 32 01 81
Auf Kundenwunsch auch mit kaltweissen oder gelben LEDs lieferbar.
Die mobatron Wagenbeleuchtungen WBL-Z-D-10-6WW und WBL-Z-D-10-6WW-2R für Digitalbetrieb
sind mit 6 grossflächigen LEDs bestückt und ermöglichen dadurch eine optimale Wageninnenraum-Ausleuchtung.
Der integrierte Energiespeicher garantiert einen 100%-igen flackerfreien Betrieb.
Die minimale Fahrspannung beträgt 8,0 Volt, die maximale Fahrspannung beträgt 15 Volt.
- Konstante Helligkeit über den gesamten Fahrspannungsbereich.
- Mit oder ohne Zugschluss.
- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.
Zur Stromabnahme für die oben aufgeführten märklin Personen-, Speise- und Packwagen eignen sich die mobatron Stromabnehmer STA-Z-AW-8 oder STA-Z-AW-10.
Diese Stromabnehmer haben durch die langen Kontaktlaschen einen sehr kleinen Reibungswiderstand und somit eine minimale Bremswirkung.
Pro Wagen werden 2 Stromabnehmer benötigt.
Die Stromabnehmer müssen bei Bedarf zusätzlich bestellt werden.
Welcher Stromabnehmer passt zu welchem Wagen?

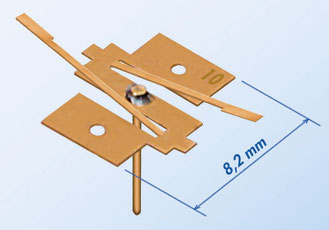

Für Drehgestelle mit einer Breite von 8,9 mm (Innenmass) werden die
Stromabnehmer STA-Z-AW-8 und für Drehgestelle mit einer Breite von
8,2 mm (Innenmass) werden die Stromabnehmer STA-Z-AW-10 eingebaut.
Die mobatron Stromabnehmer STA-Z-AW-8 passen zu folgenden märklin Wagen:
8702, 10, 11, 12, 13, 16, 17, 20, 21, 22, 23, 24, 25, 26, 27, 28, 34, 35, 36, 37, 38, 43, 44, 57 und weitere baugleiche Wagen.
mobatron Stromabnehmer STA-Z-AW-10 passen zu folgenden märklin Wagen:
8740, 41, 42, 45, 46, 47, 58, 59, 291, 292, 295, 297, 471, 87661 und weitere baugleiche Wagen.
Lieferumfang Wagenbeleuchtung WBL-Z-D-10-6WW ohne Zugschluss

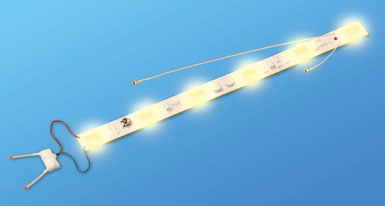

- Elektronik-/LED-Modul mit 6 LEDs für Innenbeleuchtung
- ausführliche Einbauanleitung
Lieferumfang Wagenbeleuchtung WBL-Z-D-10-6WW-2R mit Zugschluss
- Elektronik-/LED-Modul mit 6 LEDs für Innenbeleuchtung
- Zugschluss-Modul
- ausführliche Einbauanleitung
Technische Daten
- Minimale Speise-/Fahrspannung 8.0 Volt
- Maximale Speise-/Fahrspannung 15.0 Volt
- Maximale Stromaufnahme max. 10 mA
Zubehör
Stromabnehmer STA-Z-AW-8 und STA-Z-AW-10 finden Sie auf der Seite Stromabnehmer für Spur Z
Abmessungen
- Elektronik-/LED-Modul: 110.0 (L) x 7.0 (B) x 2.4 (H) mm- Zugschluss-Modul: 4.3 (L) x 8.0 (B) x 2.2 (H) mm
Einbau-Kurzbeschreibung
Die ausführliche Einbauanleitung steht als PDF-Datei zum Herunterladen ganz unten zur Verfügung.
Wagendach abheben
Bei der Wagenbeleuchtung mit Zugschluss 2 Löcher für die beiden Lichtleiter bohren.
Wenn am Wagen noch keine Stromabnehmer vorhanden sind, können die Drehgestelle mit den mobatron Stromabnehmern STA-Z-AW-8 oder STA-Z-AW-10 bestückt werden (siehe Stromabnehmer Spur Z).
Räder aus Drehgestellen herausnehmen.

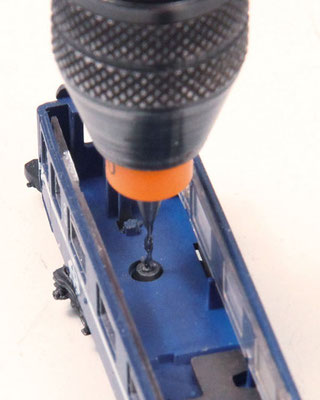

In die Haltezapfen der beiden Drehgestelle je ein Loch
bohren.
Distanzplättchen in die Drehgestell-Vertiefung einlegen, damit der Stromabnehmer flach aufliegt.
Stromabnehmer-Sift durch das Loch im Distanzplättchen und im Drehgestell-Haltezapfen in den Wageninnenraum schieben.
Stromabnehmer festkleben.
Räder und Achsen gut reinigen und in die Drehgestelle einsetzen.Die Achsen müssen so eingesetzt werden, dass die isolierte Radseite bei einem Drehgestell z.B. auf der linken Wagenseite und beim andern Drehgestell auf der rechten Wagenseite liegt – oder umgekehrt!
Wagen mit mobatron Stromabnehmern bestückt.
Elektronik-/LED-Modul im Wagendach festkleben.
Die beiden Buchsenkontakte der Anschlusslitzen auf die Stromabnehmer-Stifte stecken.
Tipp: Wenn der schwarze Wagenboden weiss überdeckt wird, wird eine optimalere Ausleuchtung erreicht.

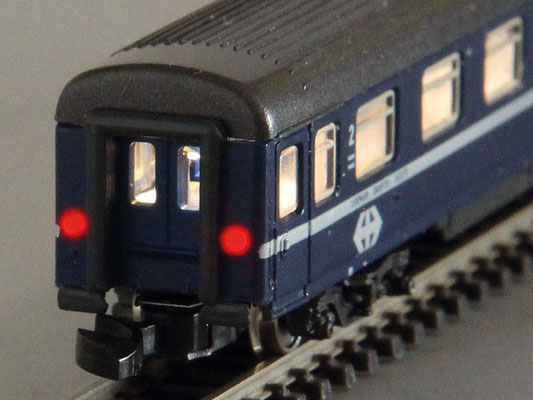

Bei der Variante mit Zugschluss:

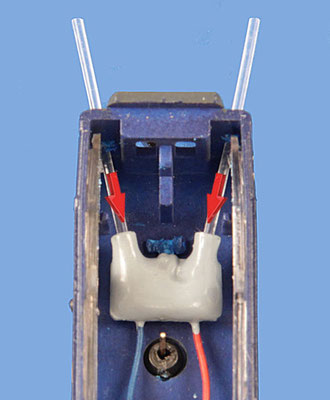

Die beiden Lichtleiter für den Zugschluss durch die Bohrungen hindurchführen.
Die aus dem Wagen herausragenden Lichtleiter mit dem Seitenschneider abschneiden.
Wagendach aufsetzen.
Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen" zur Verfügung:
Einbauanleitung zu mobatron Wagenbeleuchtungen WBL-Z-D-10-6WW und WBL-Z-D-10-6WW-2R
Einbauanleitung zu mobatron Stromabnehmer STA-Z-AW-8
Einbauanleitung zu mobatron Stromabnehmer STA-Z-AW-10
Umbauanleitung zu märklin Stromabnehmer
Preisliste zu Wagenbeleuchtungen WBL-Z-D-10-6WW-2R
