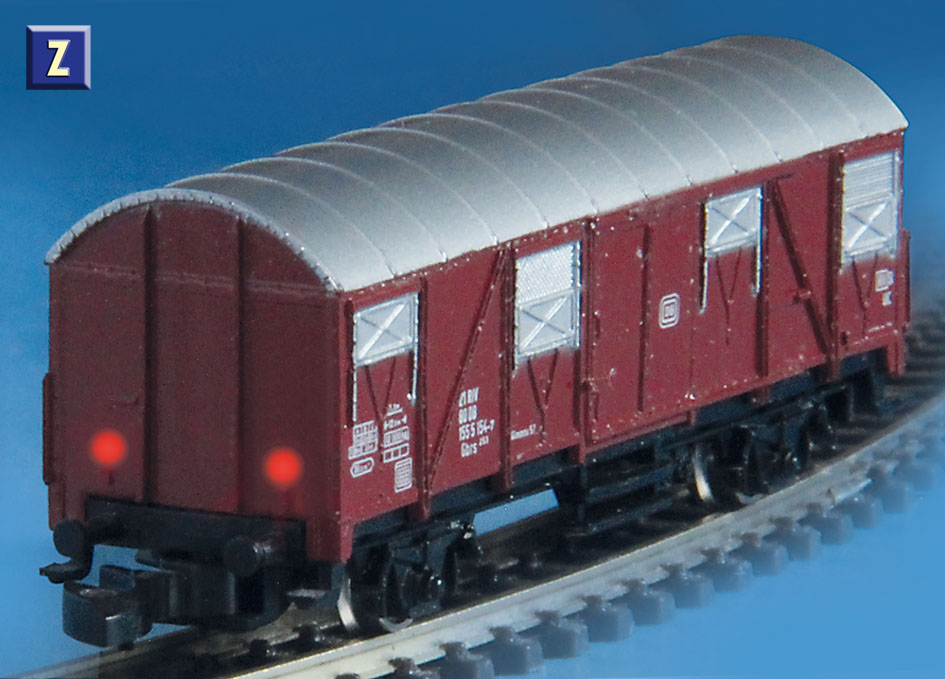

Zugschluss ZGS-Z-A-2R

für Spur Z Gleichstrom analog, für den Einbau in folgende mini club Wagen:

Güterwagen 8605 und weitere baugleiche Güterwagen



ZGS-Z-A-2R

2 rote LEDs mit Lichtleiter

für Zugschluss                         Art.-Nr. 33 00 00

Vorteile des mobatron Zugschluss ZGS-Z-A-2R für Gleichstrom Analog­betrieb

- LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.

- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 120 Sekunden mit voller Leuchtkraft

  weiter (Nachleuchtdauer). Somit leuchtet der Zugschluss bei stillstehendem Zug, z.B. vor einem Signal oder im

  Bahnhof, ohne Fahrspannung noch ca. 120 Sekunden weiter.

- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom

- 100% flackerfreier Betrieb.

Stromabnahme
Zur Stromabnahme eignet sich der mobatron Stromabnehmer STA-Z-RW-15.

Dieser muss bei Bedarf zusätzlich bestellt werden.



mobatron Stromabnehmer STA-Z-RW-15

für den mini-club  Güterwagen 8605 und baugleiche Wagen.



...mehr Info

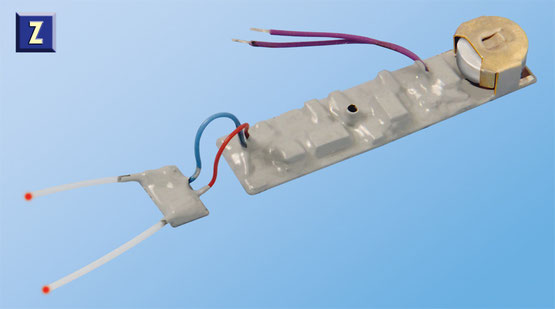

Lieferumfang Zugschluss

- Elektronikmodul

- LED-Modul mit Lichtleiter und 2 roten LEDs

- Knopfzellen-Batterie AG3

- ausführliche Einbauanleitung



Technische Daten

- Minimale Speise-/Fahrspannung          1.0 Volt Gleichstrom

- Maximale Speise-/Fahrspannung          15 Volt Gleichstrom

- Maximale Stromaufnahme                      max. 5 mA



Zubehör

Knopfzellen-Batterie AG3 und Stromabnehmer STA-Z-AW-1K finden Sie auf der Seite

Zubehör zu Zugschluss STA-Z-RW-15



Abmessungen

- Elektronikmodul:                                       37.1 (L) x 8.8 (B) x 5.7 mm (H) Höhe bei Knopfzelle

- LED-Modul:                                                   4.6 (L) x 8.1 (B) x 1.9 mm (H)





Einbau-Kurzbeschreibung

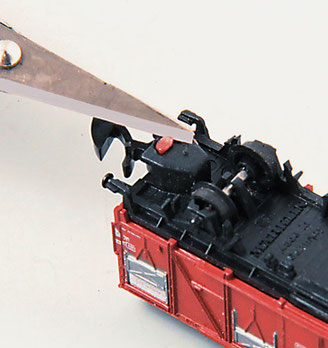

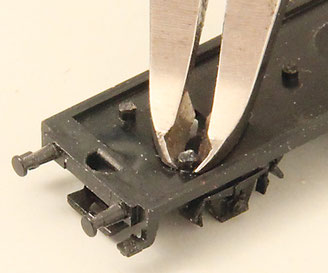

Den überstehenden Rand der braunen Kunststoffzapfen bei beiden Kupplungsgehäusen  mit einem Messer oder Seitenschneider wegschneiden und Wagengehäuse vorsichtig vom Wagenboden abheben.



Vorsicht:

Beim Abheben des Wagengehäuses vom Wagenboden springen die Kupplungshaken mit den Federn aus den Kupplungsgehäusen!

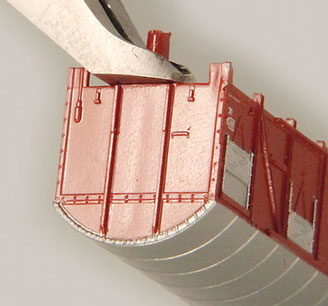

Die beiden braunen Kunststoffzapfen am Wagengehäuse abschneiden.

Die abgeschnittenen braunen Kunststoffzapfen werden wieder benötigt!

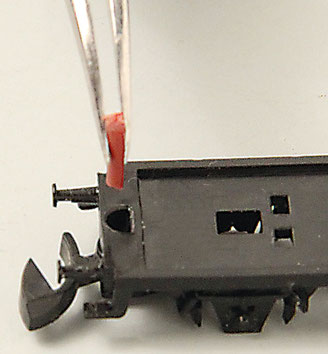

Die beiden Kupplungshaken mit den Federn wieder in die Kupplungs-gehäuse einsetzen und die abgeschnittenen braunen Kunststoffzapfen durch die Kupplungsgehäuse-Öffnung schieben.

Die Kupplungshaken werden mit den braunen Kunststoffzapfen wieder festgehalten.

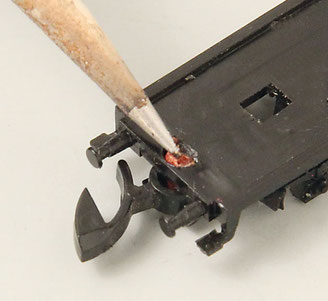

Die braunen Kunststoffzapfen werden mit einer feinen Lötspitze mit dem Wagengehäuse verschmolzen, damit diese nicht herausfallen.



Vorsicht:

Kupplungsgehäuse nicht beschädigen!

Keinen Klebstoff verwenden, dieser könnte in das Kupplungsgehäuse eindringen!

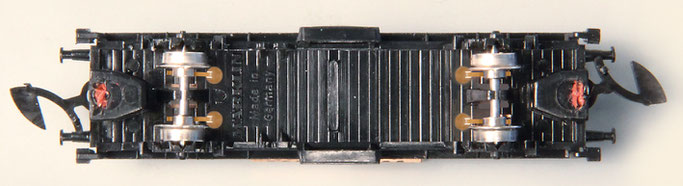

Metallplatte im Wagenboden herausnehmen, diese wird nicht mehr benötigt.

Hervorstehende Kunststoffnocken am Wagenboden wegschneiden.

Der Wagenboden darf keine Unebenheiten aufweisen, der Stromabnehmer (siehe Bild unten) muss auf dem Wagenboden flach aufliegen.







Räder aus den Achshalterungen nehmen.

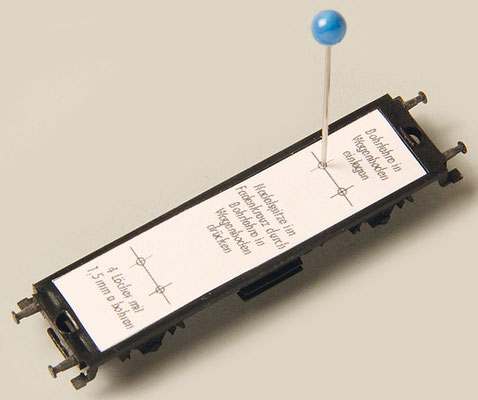

Mit Bohrlehre Löcher zur Durchführung der Stromabnehmerlaschen markieren und 4 Löcher bohren.

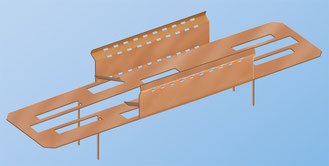

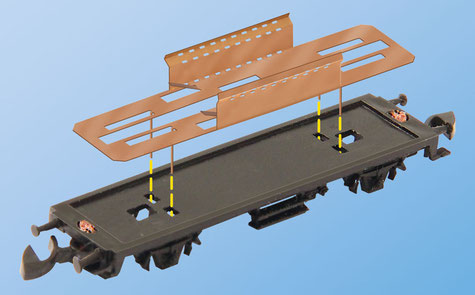

Zur Stromabnahme kann der mobatron  Stromab-

nehmer STA-Z-RW-15 eingebaut werden.

Der Stromabnehmer muss zusätzlich bestellt werden (siehe Zubehör zu Zugschluss).

Die beiden seitlich nach oben stehenden Laschen dienen als Halteklammern für das Wagengehäuse.



Stromabnehmer in den Wagenboden einsetzten und festkleben. Räder einsetzen.





Wagen mit mobatron  Stromabnehmer bestückt.

Die 4 Stromabnehmerlaschen liegen an den Radnaben an.

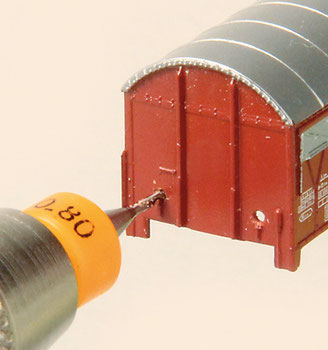

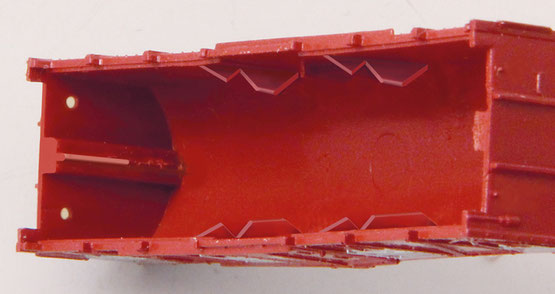

2 Löcher für den Zugschluss in das Wagengehäuse bohren.







Das Wagengehäuse wird so bearbeitet, dass die seitlich nach oben stehenden Laschen des Stromabnehmers im Wagengehäuse einrasten und dieses festhalten.

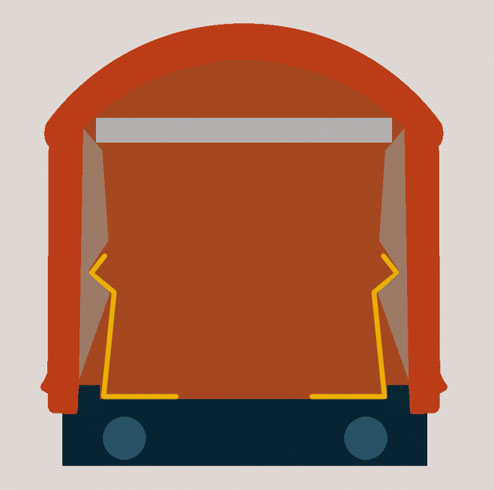

Schematische Darstellung der Wagengehäuse-Halterung.

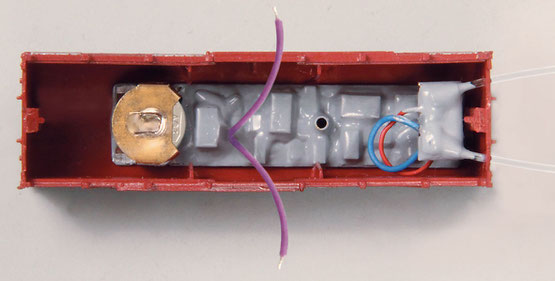

Das Elektronik-Modul wird am Wagendach festgeklebt (grauer Querbalken).

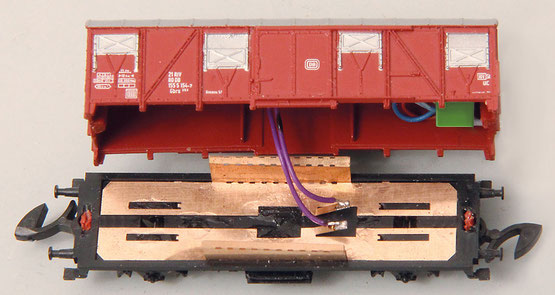

Elektronik- und LED-Modul mit den beiden Lichtleitern in das Wagengehäuse einsetzen und festkleben.

Die aus dem Wagen herausragenden Licht-leiter mit dem Seitenschneider abschneiden.





Die beiden Litzen des Zugschlussan an den Anschlusslaschen des Stromabnehmers anlöten.



Wagengehäuse aufsetzen.
