Zugschluss ZGS-Z-A-01-2R
für Spur Z Gleichstrom Analogbetrieb
Der mobatron Zugschluss ZGS-Z-A-01-2R eignet sich für den Einbau in verschiedene Spur-Z-Güter- und Personenwagen.
Zugschluss
ZGS-Z-A-01-2R
2 rote LEDs mit Lichtleiter
(nicht blinkend)
Art.-Nr. 33 00 02
Vorteile des mobatron Zugschluss ZGS-Z-A-01-2R
Der mobatron Zugschluss ZGS-Z-A-01-2R leuchtet schon ab einer minimalen Fahrspannung von nur 1.0 Volt mit voller Leuchtkraft und konstanter Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom.
Der eingebaute Energiespeicher garantiert einen 100%-ig flackerfreien Betrieb.
Nach Ausschalten der Fahrspannung leuchtet der Zugschluss – bei voll geladenem Energiespeicher – noch mindestens 90 Sekunden mit voller Leuchtkraft weiter, z.B. beim Halt vor Signalen.

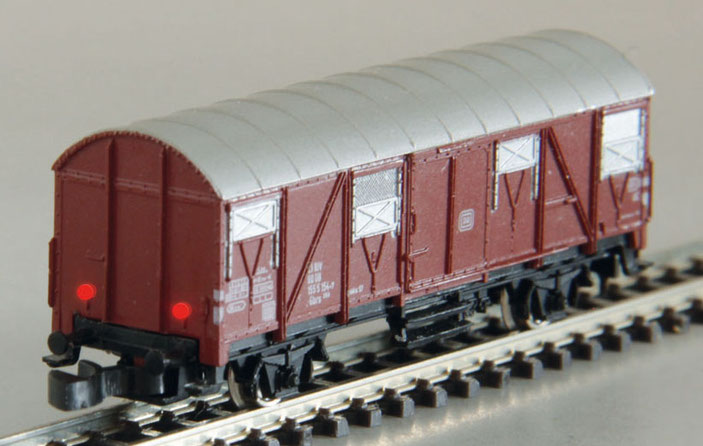

Zugschluss
ZGS-Z-A-01-2R
eingebaut in einen märklin Spur-Z-Güterwagen 8605.
Lieferumfang Zugschluss

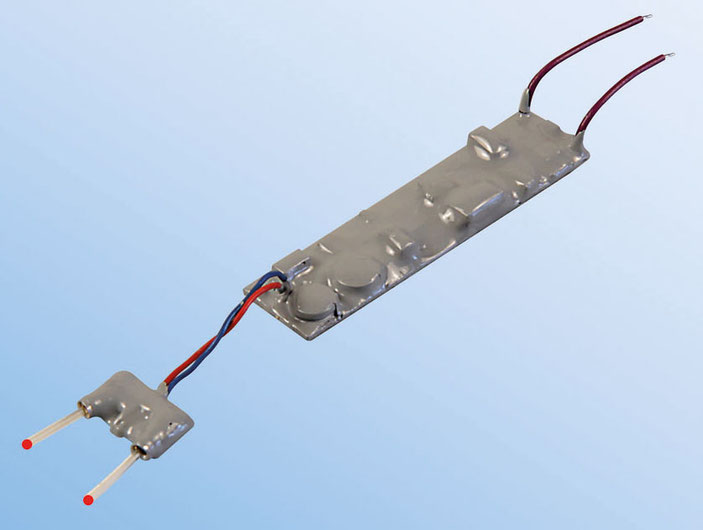

- Elektronik- und LED-Modul
- Lichtleiter
- ausführliche Einbauanleitung
Technische Daten
- Minimale Speise-/Fahrspannung 1.0 Volt Gleichstrom
- Maximale Speise-/Fahrspannung 15 Volt Gleichstrom
- Stromaufnahme (abhängig von der
Höhe der Fahrspannung und vom
Ladezustand des Energiespeichers) min 1.0 mA, max. 13 mA
Abmessungen
- Elektronikmodul: 32.0 mm (L) x 8.2 mm (B) x 3.2 mm (H)- LED-Modul: 8.7 mm (L) x 8.2 mm (B) x 2.9 mm (H)
Stromabnahme
Zur Stromabnahme sind von mobatron für die unterschiedlichen Wagenmodelle verschiedene Stromabnehmer
lieferbar.
Die Stromabnehmer müssen bei Bedarf zusätzlich bestellt werden.
Für den märklin
Spur-Z-Güterwagen 8605

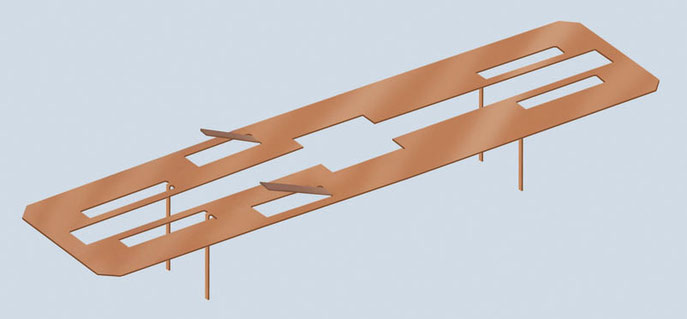

eignet sich der mobatron Stromabnehmer
STA-Z-RW-11
Einbau-Kurzbeschreibung für den märklin Spur-Z-Güterwagen 8605

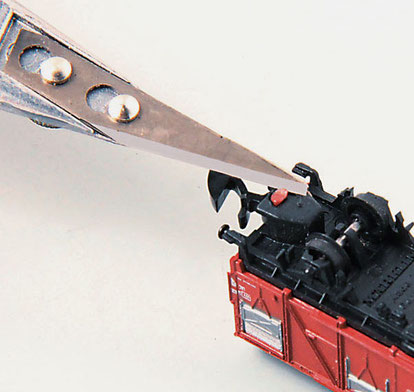

Den überstehenden Rand der braunen Kunststoffzapfen bei beiden Kupplungsgehäusen
mit einem Messer oder Seitenschneider wegschneiden und Wagengehäuse vorsichtig vom Wagenboden abheben.
Vorsicht:
Beim Abheben des Wagengehäuses vom Wagenboden springen die Kupplungshaken mit den Federn aus den Kupplungsgehäusen!

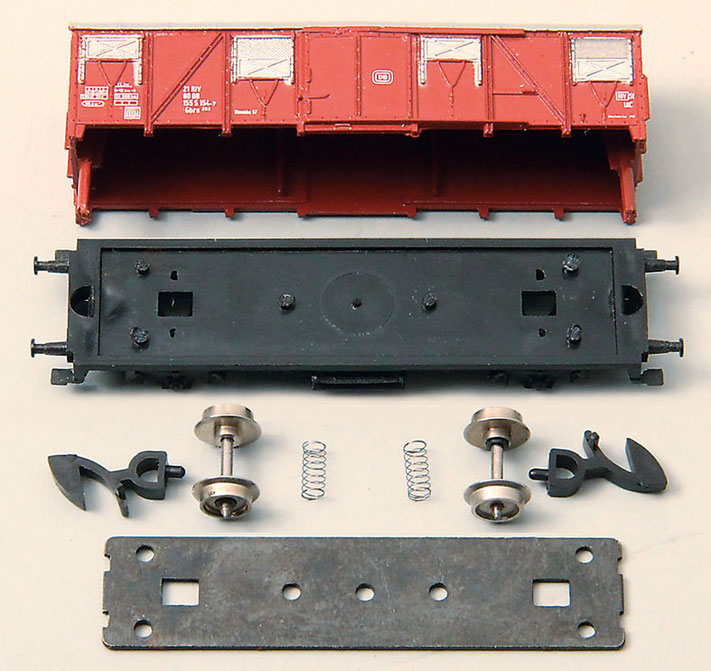

Wagen zerlegen
Die Metallplatte wird nicht mehr eingebaut.
Das fehlende Gewicht wird durch den Einbau eines Stück Blei ausgeglichen.
Wichtig:
Der Wagen muss mit Metallrädern bestückt sein.
Zur Stromabnahme kann der mobatron Stromab-
nehmer STA-Z-RW-11 eingebaut werden.
Der Stromabnehmer muss zusätzlich bestellt werden.

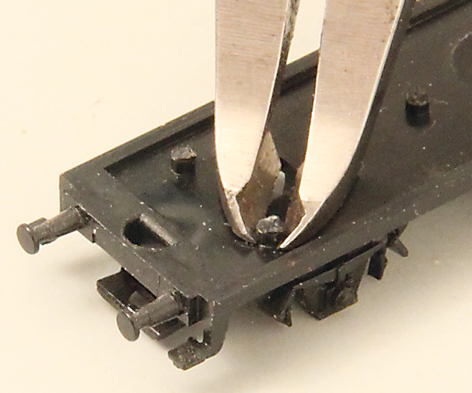

Vor dem Einbau des mobatron Stromabnehmers STA-Z-RW-11 müssen eventuell vorhandene Kunststoff-nocken am Wagenboden weggeschnitten werden.
Der Wagenboden darf keine Unebenheiten aufweisen, der Stromabnehmer muss auf dem Wagenboden flach aufliegen.

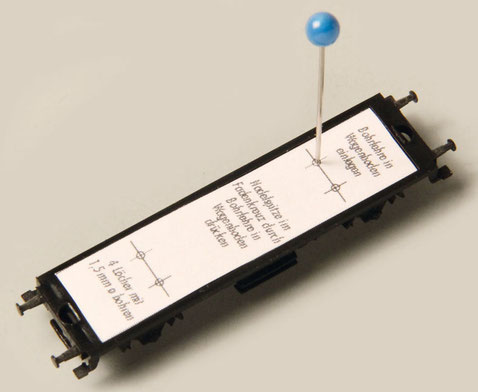

Mit der Bohrlehre Löcher zur Durchführung der Stromabnehmerlaschen markieren und 4 Löcher mit
1.5 mm ø bohren.
Bei einigen Wagen sind diese Löcher bereits vorhanden.

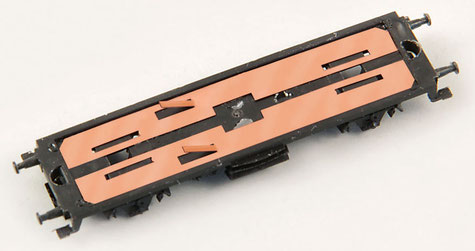

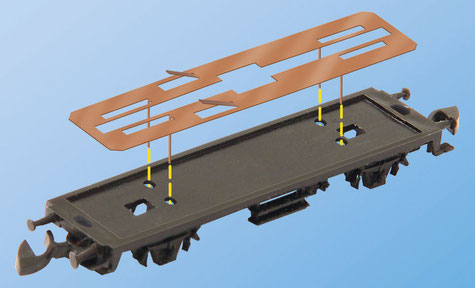

mobatron Stromabnehmer STA-Z-RW-11 in den Wagenboden einsetzten und festkleben.

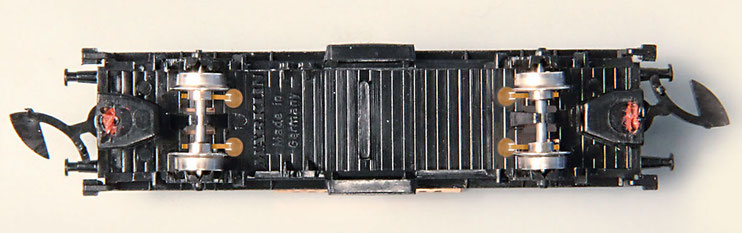

Räder einsetzen.
Die 4 Stromabneh-
nehmerlaschen liegen an den Radnaben an.
2 Löcher für den Zugschluss in das Wagengehäuse bohren.
Elektronik- und LED-Modul mit den beiden Lichtleitern in das Wagengehäuse einsetzen und festkleben.
Die aus dem Wagen herausragenden Licht-leiter mit einem Seitenschneider abschneiden.

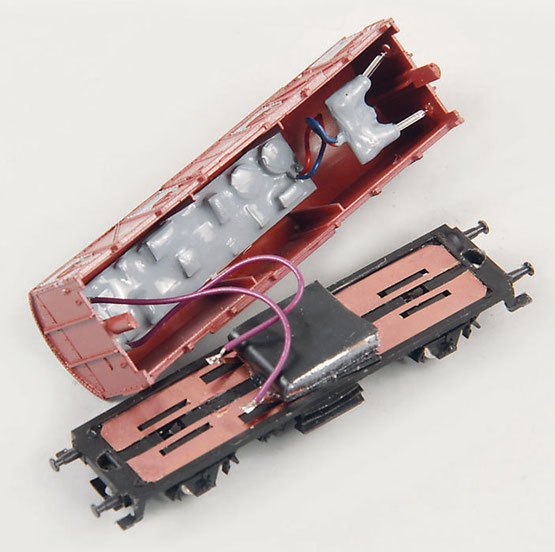

Die beiden violetten Litzen des Zugschluss an den Anschlusslaschen des Stromabnehmers
anlöten.
Das fehlende Gewicht der ausgebauten Metallplatte wird durch den Einbau eines Stück Blei, das mit Isolierband umwickelt ist, ausgeglichen.
Wagengehäuse aufsetzen.
Ein weiteres Einbaubeispiel zeigen die beiden folgenden Bilder:
Auch für den märklin Spur-Z-Containerwagen 8615 eignet sich der mobatron Strom-abnehmer STA-Z-RW-11.

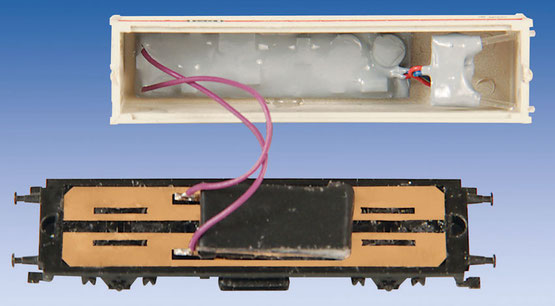

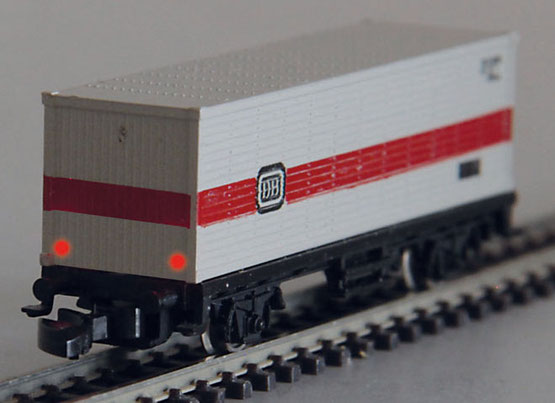

Zugschluss ZGS-Z-A-01-2R eingebaut in einen märklin Spur-Z-Containerwagen 8615.
Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen" zur Verfügung:
Einbauanleitung zu mobatron Zugschluss ZGS-Z-A-01-2R
Preisliste zu mobatron Zugschluss ZGS-Z-A-01-2R
