Die Wagenbleuchtungen für den Aussichtswagen sind ab Februar 2021 lieferbar.

Wagenbeleuchtungen WBL-Z-A-6...

für Spur Z Gleichstrom analog, für den Einbau in folgende mini club Wagen:

Aussichtswagen

8728, 8738

WBL-Z-A-6WW   6 warmweiss LEDs für Innenbeleuchtung

                                                                                 Art.-Nr. 32 01 35



WBL-Z-A-6NW    6 neutralweisse LEDs für Innenbeleuchtung

                                                                                  Art.-Nr. 32 01 36

Vorteile der mobatron Wagenbeleuchtungen WBL-Z-A-6... für Gleichstrom Analog­betrieb

- LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.

- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 100 Sekunden mit voller Leuchtkraft

  weiter (Nachleuchtdauer). Somit kann ein stillstehender Zug, z.B. vor einem Signal oder im Bahnhof,

  ohne Fahrspannung noch ca. 100 Sekunden ausgeleuchtet werden.

- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom und

  100% flackerfreier Betrieb.

- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.

- Das Gepäck- und Postabteil in der uneren Etage wird ebenfalls beleuchtet.



Farbtemperaturen der Innenbeleuchtung:
WW warmweiss = ca. 3400K / NW neutralweiss = ca. 4000K

Stromabnahme
Zur Stromabnahme eignen sich die mobatron Stromabnehmer STA-Z-AW-1K.

Diese müssen bei Bedarf zusätzlich bestellt werden.

Einige mini club Wagen sind bereits mit Stromabnehmer ausgerüstet.



mobatron Stromabnehmer STA-Z-AW-1K

für Drehgestelle mit einem Achsabstand von 11.5 mm

für einen Wagen werden 2 Stromabnehmer benötigt



...mehr Info

Lieferumfang Wagenbeleuchtung WBL-Z-A-6...

- Elektronikmodul mit 2 LEDs und 2 LED-Module für Innenbeleuchtung (warmweiss oder neutralweiss)

- 2 Knopfzellen-Batterien AG3

- ausführliche Einbauanleitung



 Technische Daten

- Minimale Speise-/Fahrspannung          1.0 Volt Gleichstrom

- Maximale Speise-/Fahrspannung          15 Volt Gleichstrom

- Maximale Stromaufnahme                      max. 10 mA



Zubehör

Knopfzellen-Batterien und Stromabnehmer STA-Z-AW-1K finden Sie auf der Seite

Zubehör zu Wagenbeleuchtungen WBL-Z-...



Abmessungen

- Elektronikmodul mit 2 LEDs:                   113.8 (L) x 7.5 (B)

- 2 LED-Module mit je 2 LEDs:                    28.6 (L) x 4.5 (B) x 1.4 mm (H)

Einbau-Kurzbeschreibung



Wagen zerlegen

Kunststoffteile im Wageninnern enfernen um Platz für das Elektronik-Modul zu schaffen.

Je nach Wagentyp sind mehr oder weniger Kunststoffteile zu entfernen.



Wenn am Wagen noch keine Stromabnehmer vorhanden sind, können die Drehgestelle mit den mobatron Stromabnehmer STA-Z-AW-1K bestückt werden. Die Stromabnehmer müssen zusätzlich bestellt werden

(siehe Zubehör zu Wagenbeleuchtungen).

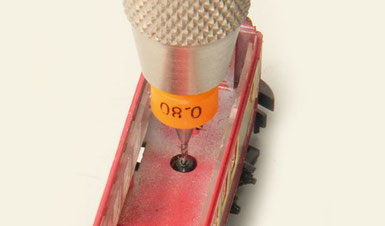

In die Haltezapfen der beiden Drehgestelle ein Loch bohren.



Räder aus Drehgestell herausnehmen.



Litze des Stromabnehmers (bei beiden Drehgestellen) in den Wagen-Innenraum schieben.



 Stromabnehmer festkleben.



Achsen in die Drehgestelle einsetzen.

Wagen mit mobatron  Stromabnehmer bestückt

Elektronikmodul in den Wagen einsetzen und festkleben. LED-Module im Wagendach festkleben.





Die Litzen der Stromabnehmer an den beiden Anschlusspunkten der Wagenbeleuchtung anlöten und die beiden Knopfzellen-Batterien einsetzen.



Wagendach aufsetzen

Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen"  zur Verfügung:

Einbauanleitung zu mobatron Wagenbeleuchtungen WBL-Z-A-6...

Download
Einbau_WBL-Z-A-6....pdf
Adobe Acrobat Dokument 3.8 MB

Einbauanleitung zu mobatron Stromabnehmer STA-Z-AW-1K

Download
Einbau_STA-Z-AW-1K.pdf
Adobe Acrobat Dokument 372.3 KB

Umbauanleitung zu märklin Stromabnehmer

Download
Umbau märklin Stromabnehmer.pdf
Adobe Acrobat Dokument 297.7 KB

Preisliste zu Wagenbeleuchtungen WBL-Z-A-6...

Download
Preise_WBL-Z-A....pdf
Adobe Acrobat Dokument 77.6 KB
