Diese Wagenbleuchtungen werden zur Zeit überarbeitet und sind momentan nicht lieferbar. Liefertermin auf Anfrage.

Wagenbeleuchtungen WBL-Z-D-6...

für Spur Z Gleichstrom analog, für den Einbau in folgende mini club Wagen:

Orientexpress Schlafwagen-Set 8777 und weitere baugleiche Wagen



WBL-Z-D-6WW   warmweiss für Innenbeleuchtung

ohne Zugschluss                                                 Art.-Nr. 32 01 52



WBL-Z-D-6GB    gelb für Innenbeleuchtung

ohne Zugschluss                                                 Art.-Nr. 32 01 54

Vorteile der mobatron  Wagenbeleuchtungen WBL-Z-D-6... für Gleichstrom Analog­betrieb

- LEDs leuchten schon ab 1,0 Volt Fahrspannung mit voller Leuchtkraft.

- Nach Ausschalten der Fahrspannung leuchten die LEDs noch ca. 100 Sekunden mit voller Leuchtkraft

  weiter (Nachleuchtdauer). Somit kann ein stillstehender Zug, z.B. vor einem Signal oder im Bahnhof,

  ohne Fahrspannung noch ca. 100 Sekunden ausgeleuchtet werden.

- Konstante Helligkeit über den gesamten Fahrspannungsbereich von 1,0...15 Volt Gleichstrom und

  100% flackerfreier Betrieb.

- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.

Stromabnahme
Zur Stromabnahme eignen sich die mobatron Stromabnehmer STA-Z-AW-1K.

Diese müssen bei Bedarf zusätzlich bestellt werden.

Einige mini club Wagen sind bereits mit Stromabnehmer ausgerüstet.

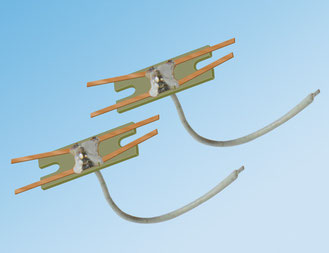

mobatron Stromabnehmer STA-Z-AW-1K

für Drehgestelle mit einem Achsabstand von 11.5 mm

für einen Wagen werden 2 Stromabnehmer benötigt



...mehr Info



Farbtemperaturen der Innenbeleuchtung:
WW warmweiss = ca. 3400K / GB gelb = ca. 2500K



Lieferumfang Wagenbeleuchtung WBL-Z-D-... ohne Zugschluss

- Elektronikmodul

- LED-Modul für Innenbeleuchtung (warmweiss oder gelb)

- 2 Knopfzellen-Batterien AG3

- ausführliche Einbauanleitung



Technische Daten

- Minimale Speise-/Fahrspannung           1.0 Volt Gleichstrom

- Maximale Speise-/Fahrspannung          15 Volt Gleichstrom

- Maximale Stromaufnahme                      max. 20 mA



Zubehör

Knopfzellen-Batterien AG3 und Stromabnehmer STA-Z-AW-1K finden Sie auf der Seite

Zubehör zu Wagenbeleuchtungen WBL-Z-...



Einbau-Kurzbeschreibung

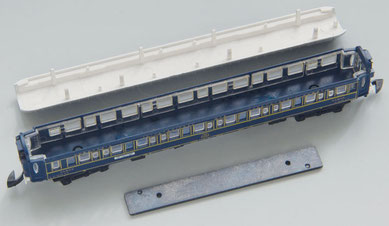

Wagen zerlegen



Wenn am Wagen noch keine Stromabnehmer vorhanden sind, können die Drehgestelle mit den mobatron Stromabnehmern STA-Z-AW-1K bestückt werden. Die Stromabnehmer müssen zusätzlich bestellt werden

(siehe Zubehör zu Wagenbeleuchtungen).



In die Haltezapfen der beiden Drehgestelle ein Loch bohren.





Räder aus Drehgestell herausnehmen.



Litze des Stromabnehmers bei beiden Drehgestellen in den Wagen-Innenraum schieben.





Stromabnehmer festkleben.



Achsen wieder in die Drehgestelle einsetzen.





Wagen mit mobatron Stromabnehmern  bestückt.

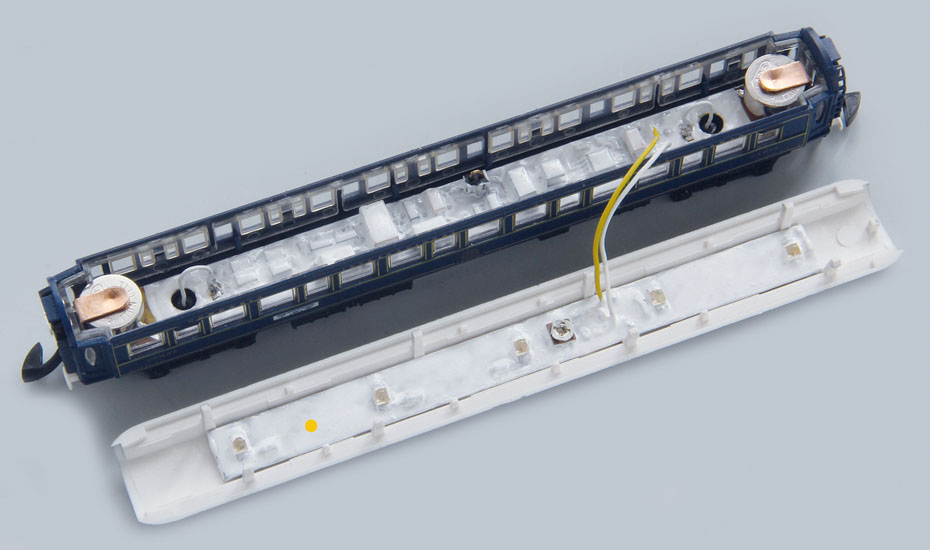

Elektronikmodul in den Wagen einsetzen und festkleben.

LED-Modul im Wagendach festkleben.

Die beiden Litzen der Stromabnehmer an den beiden Anschlusslaschen der Wagenbeleuchtung anlöten.

Die beiden Knopfzellen-Batterien einsetzen.



Wagendach aufsetzen.

Für mehr Informationen stehen folgende Dokumente als PDF-Datei zum "herunterladen"  zur Verfügung:

Einbauanleitung zu mobatron  Stromabnehmer STA-Z-AW-1K

Download
Einbau_STA-Z-AW-1K.pdf
Adobe Acrobat Dokument 372.3 KB

Umbauanleitung zu märklin Stromabnehmer

Download
Umbau märklin Stromabnehmer.pdf
Adobe Acrobat Dokument 297.7 KB

Preisliste zu Wagenbeleuchtungen WBL-Z-D-6...

Download
04 00 04_WBL-Z-D-6....pdf
Adobe Acrobat Dokument 54.2 KB
