Wagenbeleuchtungen WBLD-Z-M-6...

für Spur Z Digitalbetrieb, für den Einbau in folgenden mini club Wagen:

EuroCity-Panoramawagen der SBB, märklin 87661 und baugleiche Wagen



WBLD-Z-M-6NW   neutralweiss für Innenbeleuchtung

ohne Zugschluss                                               Art.-Nr. 32 02 30



WBLD-Z-M-6KW    kaltweiss für Innenbeleuchtung

ohne Zugschluss                                               Art.-Nr. 32 02 32



WBLD-Z-M-6NW-2R   neutralweiss für Innenbeleuchtung

mit rotem Zugschluss                                       Art.-Nr. 32 02 31



WBLD-Z-M-6KW-2R    kaltweiss für Innenbeleuchtung

mit rotem Zugschluss                                       Art.-Nr. 32 02 33

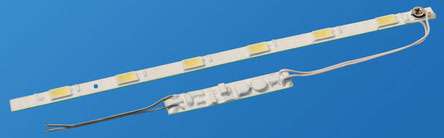

Die mobatron  Wagenbeleuchtungen WBLD-Z-M-... für Digital­betrieb sind mit 6 grossflächigen LEDs bestückt und ermöglichen dadurch eine optimale Wageninnenraum-Ausleuchtung.

Der integrierte Energiespeicher garantiert einen 100%-igen flackerfreien Betrieb.

Die mimale Fahrspannung beträgt 8.0 Volt, die maximale Fahrspannung beträgt 15 Volt.

- Konstante Helligkeit über den gesamten Fahrspannungsbereich.

- Mit oder ohne Zugschluss.

- Die weisse Lackierung der Wagenbeleuchtung sorgt für eine bessere und gleichmässigere Lichtverteilung.



Stromabnahme
Zur Stromabnahme eignen sich die mobatron Stromabnehmer STA-Z-AW-10.

Diese müssen bei Bedarf zusätzlich bestellt werden.



mobatron Stromabnehmer STA-Z-AW-10

für den Einbau in den märklin EuroCity-Panoramawagen 87661 Spur Z.



Pro Wagen werden 2 Stromabnehmer benötigt.





...mehr Info



Farbtemperaturen der Innenbeleuchtung:
NW neutralweiss = ca. 4000K / KW kaltweiss = ca. 5000K



Lieferumfang Wagenbeleuchtung WBLD-Z-M-6... ohne Zugschluss

- Elektronik- und LED-Modul für Innenbeleuchtung (neutralweiss oder kaltweiss)

- ausführliche Einbauanleitung



Lieferumfang Wagenbeleuchtung WBLD-Z-M-6...-2R mit Zugschluss

- Elektronik- und LED-Modul für Innenbeleuchtung (neutralweiss oder kaltweiss) und LED-Modul für roten

  Zugschluss

- ausführliche Einbauanleitung



Technische Daten

- Minimale Speise-/Fahrspannung          8.0 Volt

- Maximale Speise-/Fahrspannung          15 Volt

- Maximale Stromaufnahme                      max. 15 mA



Zubehör

Stromabnehmer STA-Z-AW-10 finden Sie auf der Seite Stromabnehmer Spur Z



Abmessungen

- Elektronikmodul:                                       32.0 (L) x 5.7 (B) x 2.5 (H) mm
- LED-Modul:                                                  110.0 (L) x 3.8 (B) x 2.2 (H) mm

- Zugschluss-Modul:                                     4.3 (L) x 8.0 (B) x 2.2 (H) mm

Einbau-Kurzbeschreibung

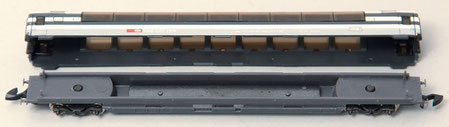

Wagen zerlegen

Wenn am Wagen keine Stromabnehmer vorhanden sind, können die Drehgestelle mit den mobatron Stromabnehmern STA-Z-AW-2 bestückt werden. Die Stromabnehmer müssen zusätzlich bestellt werden

(siehe Zubehör zu Wagenbeleuchtungen).

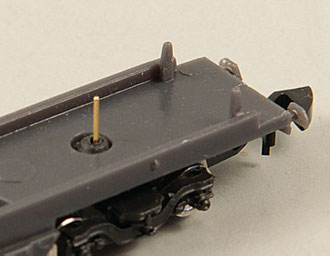

In die Haltezapfen der beiden Drehgestelle ein Loch mit einem Durchmesser von 0.8 mm bohren.





Räder aus Drehgestell herausnehmen.

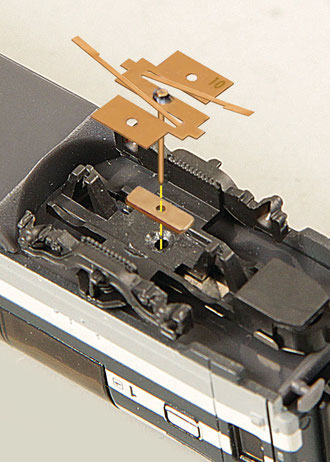

Litzen der beiden Stromabnehmer in den Wagen-Innenraum schieben.

Räder in die Drehgestelle einsetzen. Dadurch werden die Stromabnehmer fixiert. Stromabnehmer mit wenig Sekundenkleber befestigen.

Die Wagenunterseite mit den beiden montierten mobatron  Stromabnehmern STA-Z-AW-2.

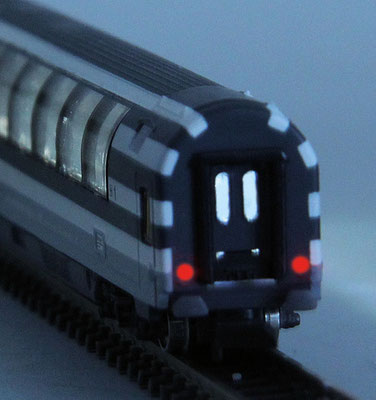

Nur bei Wagenbeleuchtung mit Zugschluss:

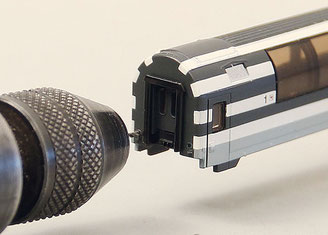

2 Löcher zur Durchführung der Lichtleiter bohren.





Die Lichtleiter für den Zugschluss durch die Bohrungen hindurchschieben. LED-Modul für den Zugschluss festkleben.



Die aus dem Wagen herausragenden Lichtleiter werden mit einem Seitenschneider abgeschnitten.

LED-Modul im Wagendach festkleben und die beiden Anschlusslitzen der Wagenbeleuchtung mit den beiden Litzen der Stromabnehmer verbinden.

Wagengehäuse aufsetzen.
